Claim Sketch modul

A Vhelpi rendszerhez opcionálisan elérhető külön megvásárolható modul a Claim Sketch, amely elsősorban a gépjárművek kárfelmérésének pontosabb és részletesebb dokumentálását segíti elő. A modul lehetőséget ad arra, hogy az elkészített képeken pontos méréseket végezzünk, valamint egyértelmű vizuális jelölésekkel egészítsük ki a felvételeket. A Claim Sketch használatával hatékonyabbá tehetjük a kárfelmérési folyamatot.

A modul használatának a lépései:

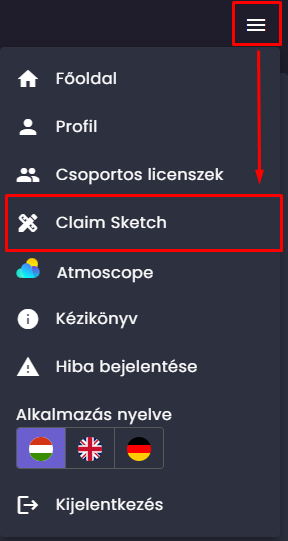

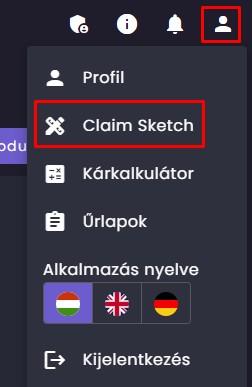

Modul elérhető a menü/ Claim Sketch menüpont alól, illetve videós munkamenetet indítva.

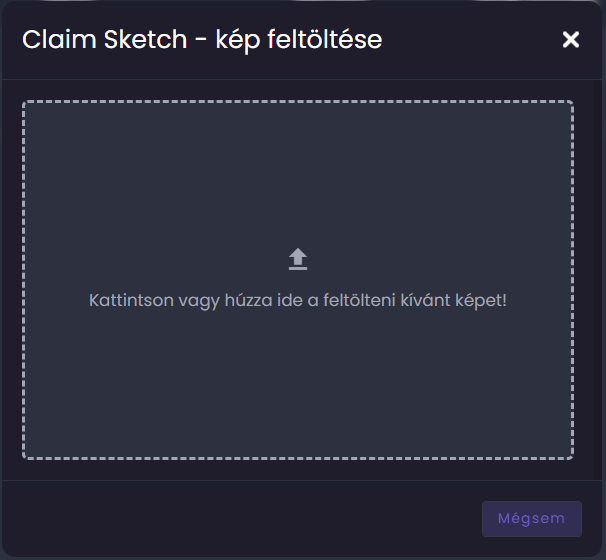

Modult menüből indítva megjelenik a képfelöltés felület.

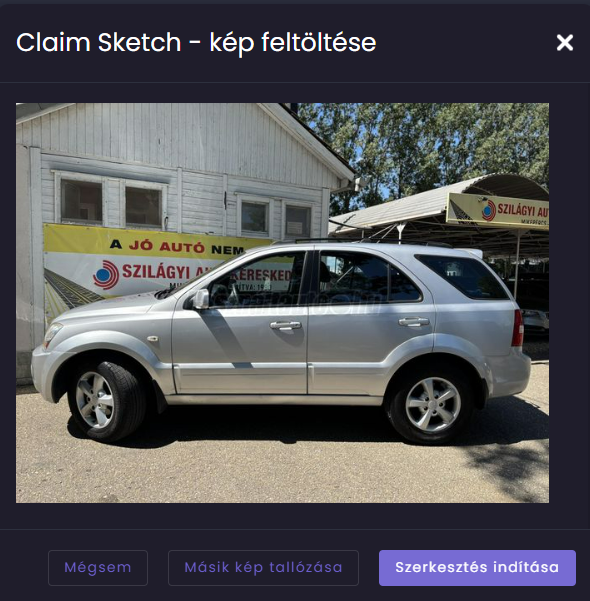

Képet betallózva az megjelenik a felületen. Nem megfelelő kép feltöltése esetén annak cseréjére a "Másik kép tallózása" gombra kattintva van lehetőség.

  "Szerkesztés indítása" gombra kattintva megnyílik a szerkesztőfelület.

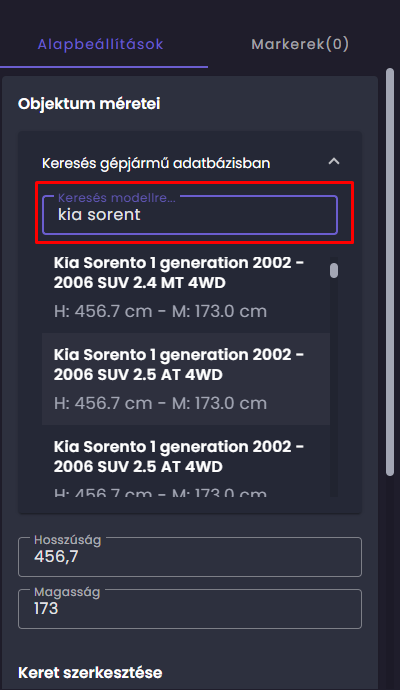

A szerkesztő felületen lehetőség van megadni a jármű pontos típusát a "Keresés gépjármű adatbázisban" listára kattintva, majd a "Keresés modellre" mezőbe mezőbe gépelve. A szűrés minimum 3 karakter megadását követően fut. Találati listából a keresett járművet kiválasztva, annak Hossza és Magassága megjelenik a megfelelő mezőkben.

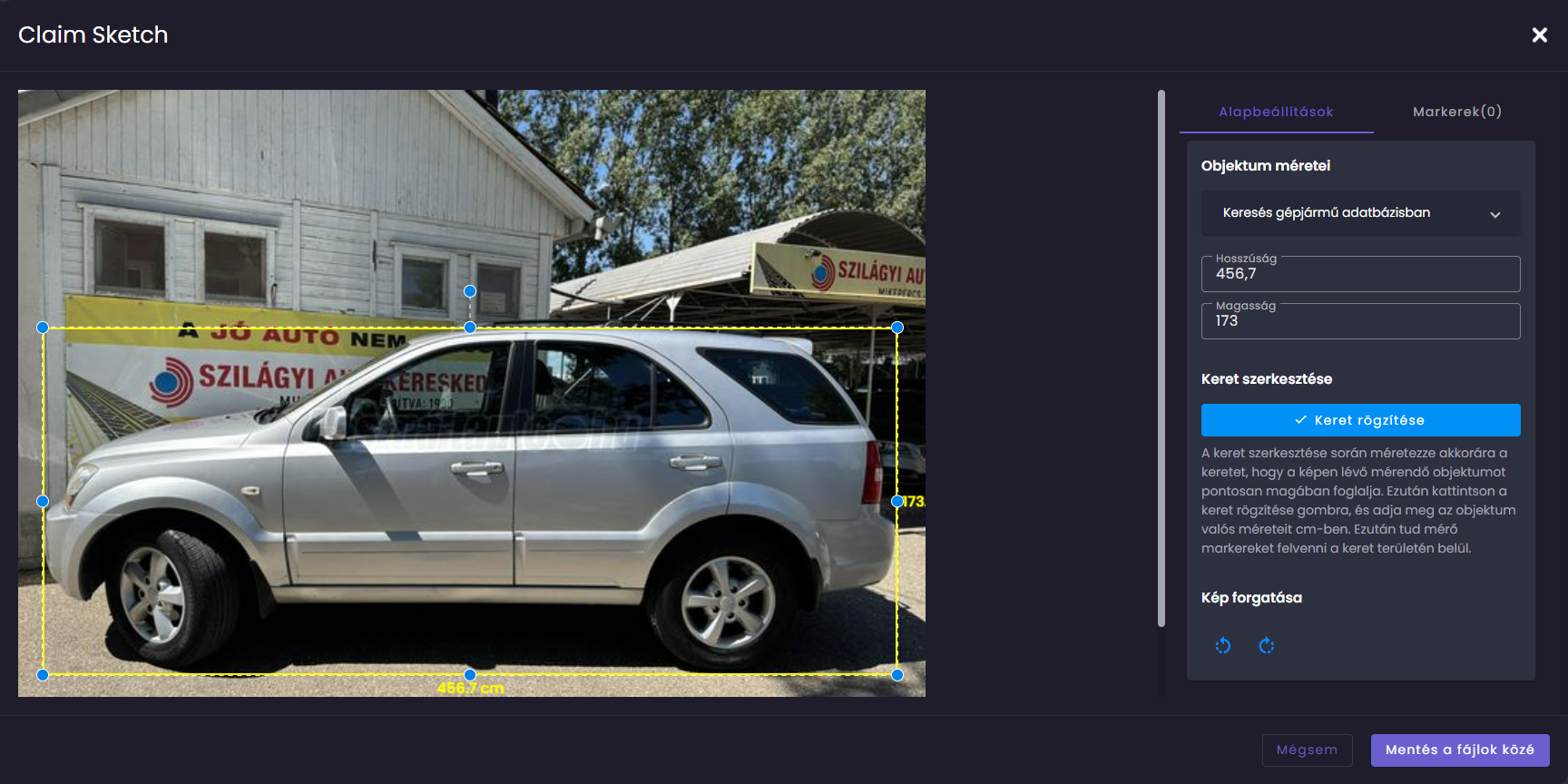

Méretek megadását követően be kell állítani egy keretet oly módon, hogy az befoglalja az autót, vagy egyéb tárgyat. A keretet szabadon mozgatható, átméretezhető, valamint megadható a valós objektumméretet centiméterben (szélesség és magasság), amely alapján a rendszer kiszámolja a markerek közötti távolságokat.

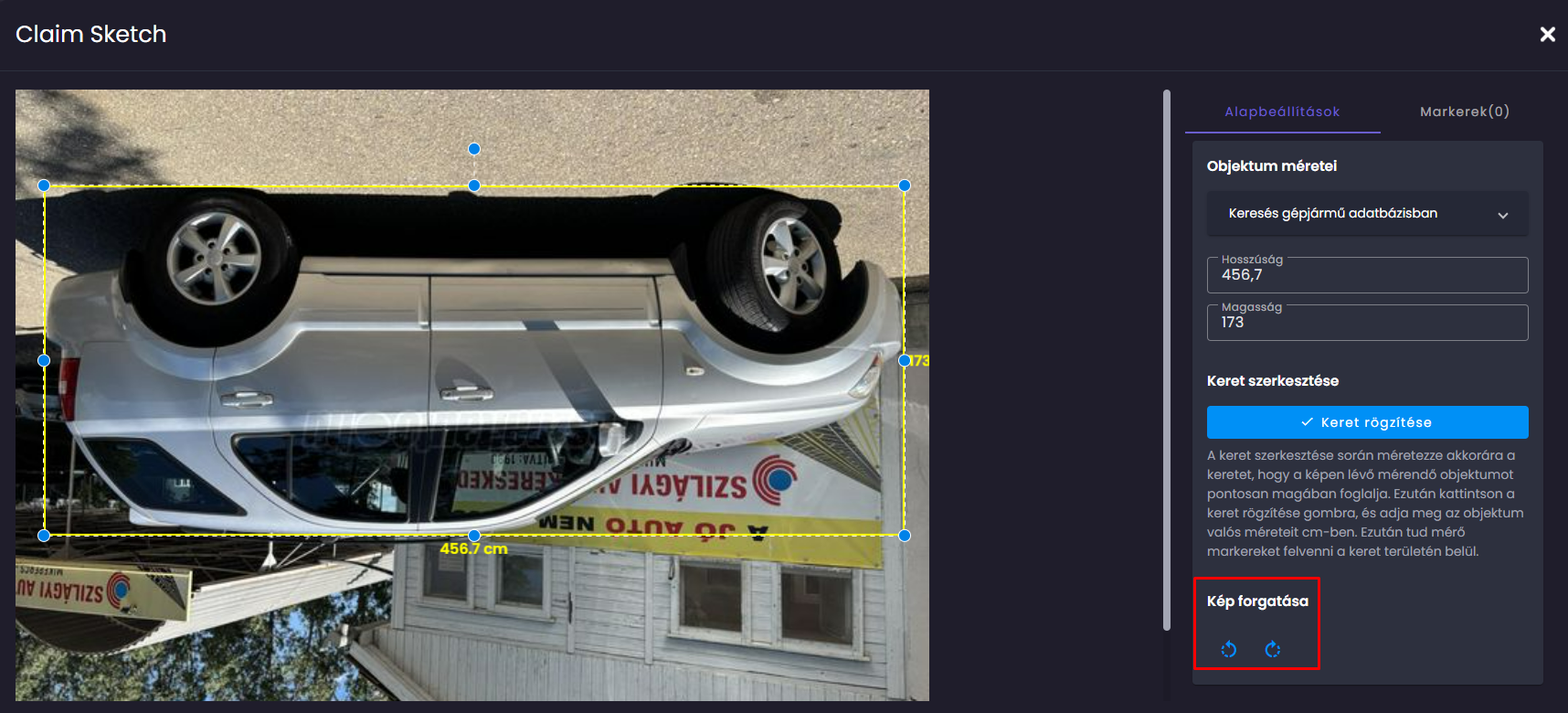

Szükség esetén a feltöltött kép elforgatható (pl.: keretet megfelelően tudon illeszkedni).

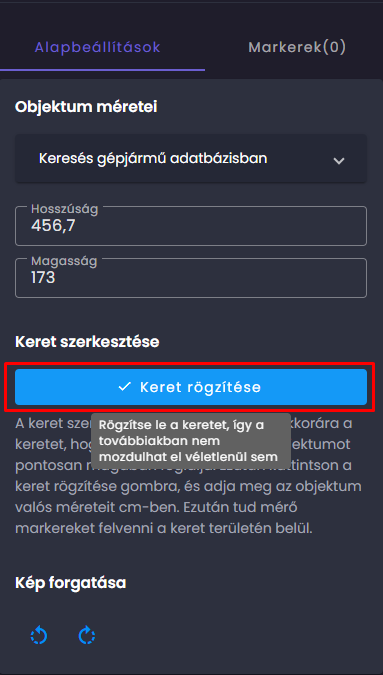

A keret pozícionálást után az rögzíthető a "Keret rögzítése" gombra kattintva (, így annak mérete, pozíciója nem változtatható meg). Marker ezt követően helyezhető el a képen.

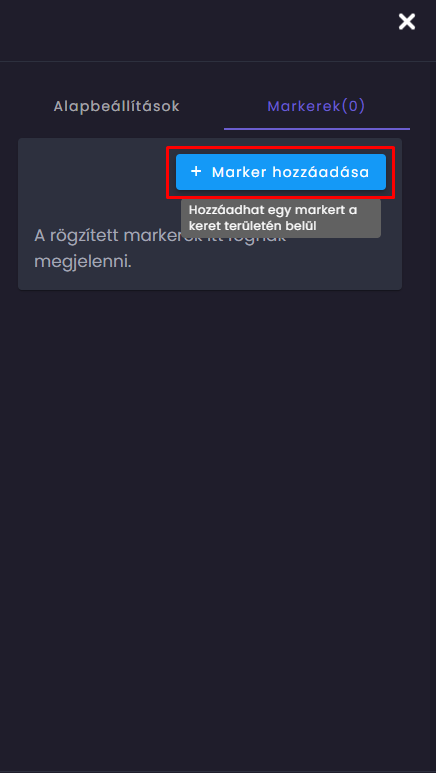

Markerek szekcióban a "Market hozzáadása" gombra kattintva jelölhető a sérült rész a járművön, tárgyon.

Jelölés elhelyezéséhez a képen kijelölt kereten belül a kijelölni kívánt területre kell kattintani.

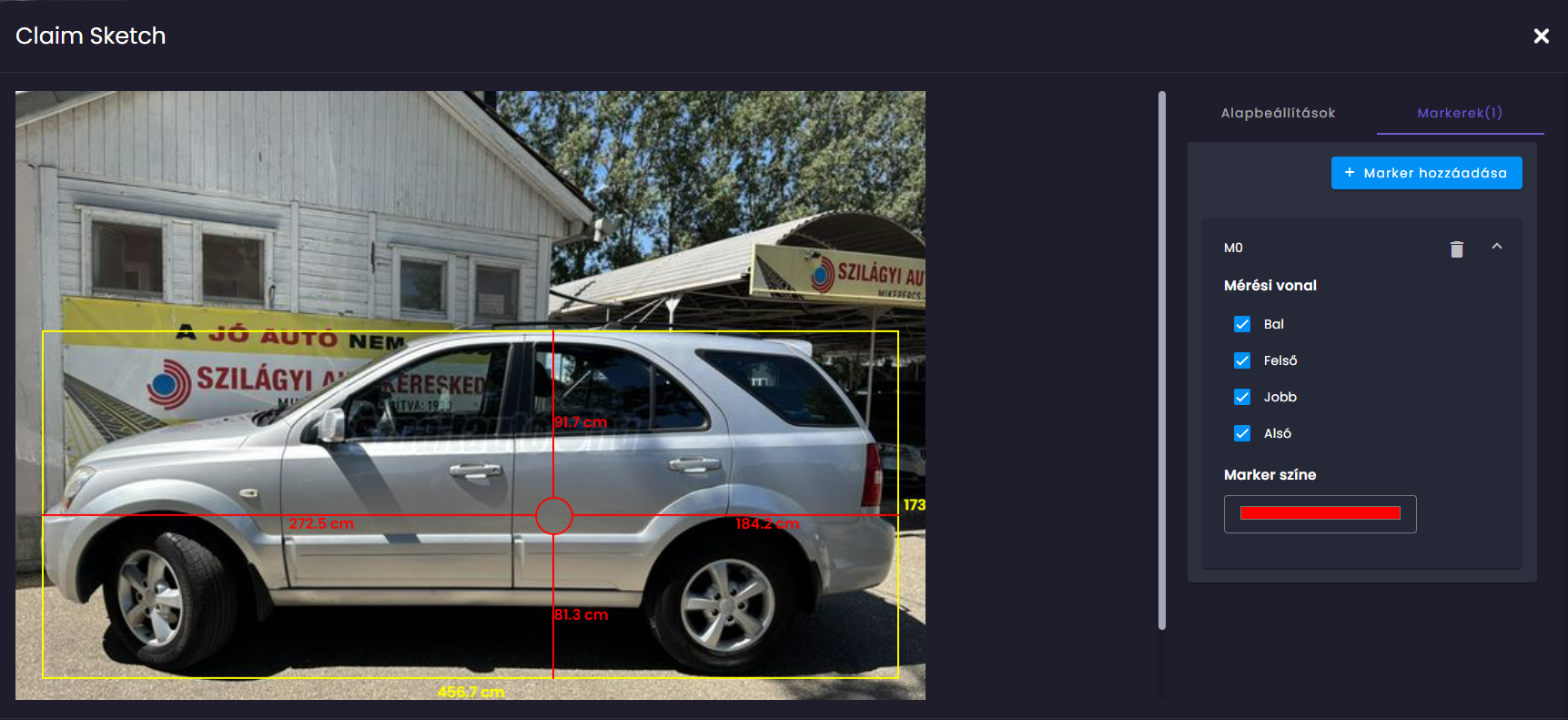

Az elhelyezett markerek egy listában jelennek meg. A listában módosítható, a mérővonalak megjelenítése (külön-külön), illetve a marker színe.

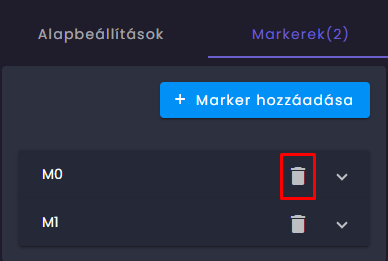

Lehetőségü van több markert képen való elhelyezésére ("Marker hozzáadása") és azok törlésére (Törlés ikon ).

Marker a kijelölt területen belüle szabadon mozgatható. Mozgani kívánt markert a listából ki kell választani, majd a képen arra kattintva a kívánt helyre mozgatni.

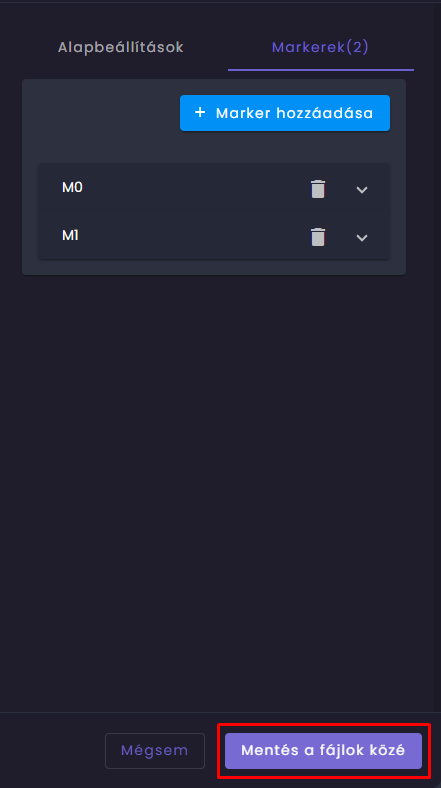

  A szerkesztő ablak alján található "Mentés a fájlok közé" gombra kattintva a szerkesztett kép letölthető a futtató eszközre.



• Videós munkamenet indítását követően készítenünk kell egy fényképet az érintett járműről vagy tárgyról.
• A munkamenet során a képek listájában minden fotó mellett megjelenik egy kék színű Claim Sketch gomb. Erre kattintva a kiválasztott kép megnyílik a Claim Sketch szerkesztő felületén.

•    A szerkesztő felületen először be kell állítanunk egy keretet úgy, hogy az befoglalja az autót, vagy a tárgyat. A keretet szabadon mozgathatjuk és átméretezhetjük, valamint megadhatjuk a valós objektumméretet centiméterben (szélesség és magasság), amely alapján a rendszer kiszámolja a markerek közötti távolságokat.

•    Az Alapbeállítások szekcióban szükség esetén elforgathatjuk a képet, hogy a keretet megfelelően tudjuk illeszteni, ha például az ügyfél ferdén tartotta a kamerát.
•    A megfelelő pozícionálás után a Keret rögzítése gombra kattintva rögzíthetjük a keretet, így az véletlen mozdítással nem változtatható meg.
•    A Markerek szekcióban a kék + gombra kattintva helyezhetünk el új jelölőket. A marker elhelyezéséhez a kereten belül kell kattintanunk a kívánt pontra.

•    Az elhelyezett markerek egy listában jelennek meg, ahol módosíthatjuk, hogy mely mérővonalak legyenek láthatók, illetve a marker színét is megváltoztathatjuk.
•    Lehetőségünk van több markert is elhelyezni, és szükség esetén törölni azokat.

•    A szerkesztő ablak alján található gombbal elmenthetjük a módosításokat, a szerkesztett kép bekerül a munkamenet képei közé.

•    Fontos tudnunk, hogy a korábban szerkesztett képek utólagos módosítása jelenleg nem lehetséges.
